STORN'PLIFIER
ou
comment transformer un vieux Radiotéléphone UHF à quartz en un super booster pour votre portatif UHF.
Vous avez un portatif UHF et vous voudriez bien l'utiliser en mobile.
Faites l'essai, une petite antenne magnétique et hop! on est QRV. C'est là que les problèmes commencent...
Si vous avez fait les mêmes constations que moi, alors le Storn'plifier est pour vous!
En résumé, de quoi avons nous besoin:
et tout ça si possible dans la même boîte, à poste fixe dans la voiture.
Ne cherchez plus, tout ça existe dans le vieux radiotéléphone UHF qui dort sur l'étagère et dont on ne peut se résoudre à se séparer.

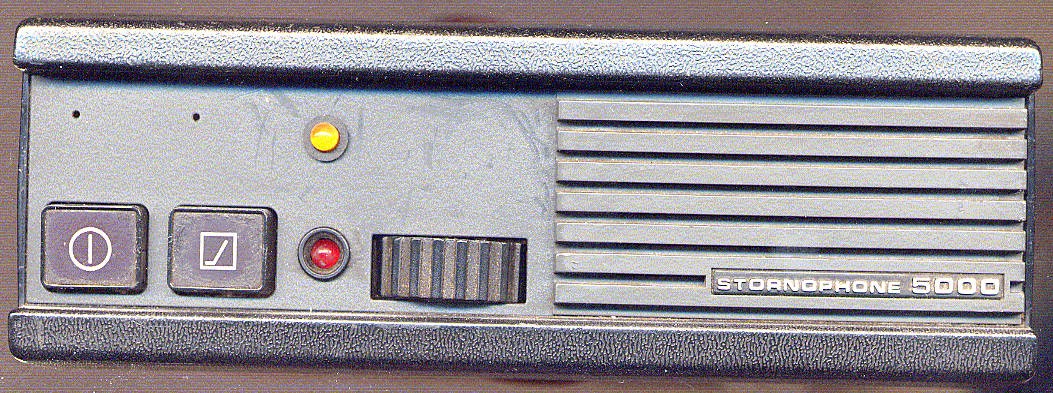

A titre d'exemple voici ce qu'on peut faire avec un STORNO CQM5660 : c'est le STORN'PLIFIER
Le principe de la modif consiste à garder l'étage HF, l'ampli BF, le haut parleur incorporé et le PA. Tout le reste ne servant plus sera supprimé.

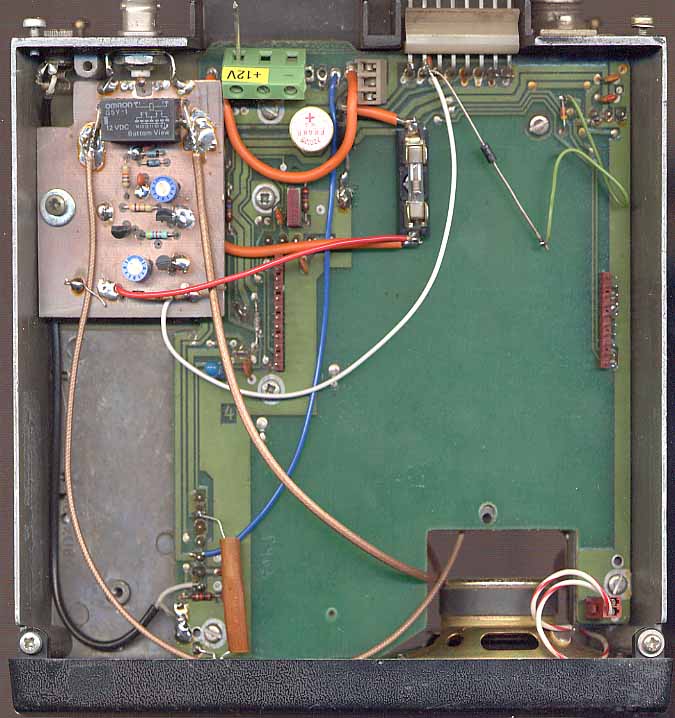

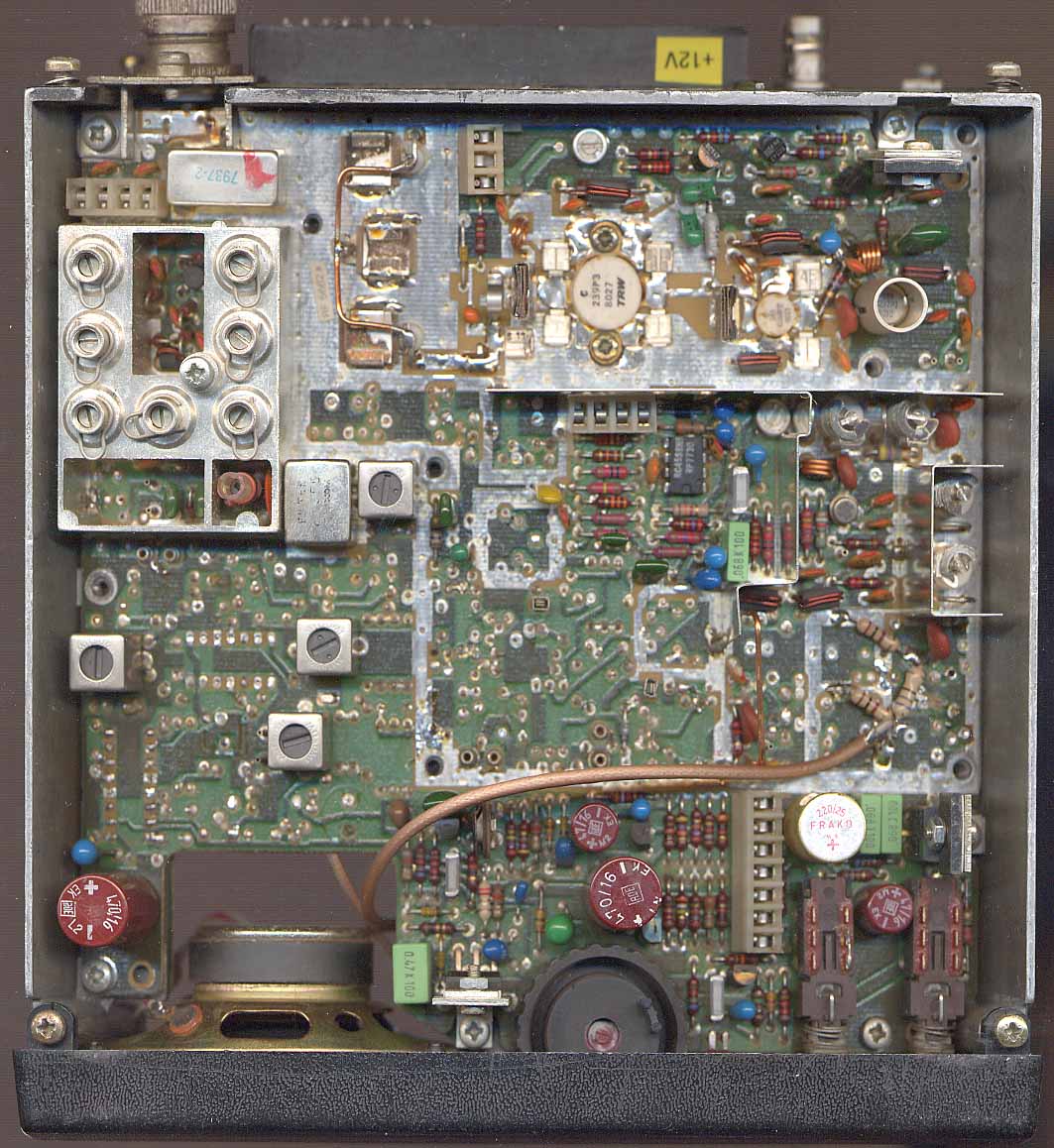

La photo suivante montre l'intérieur de l'appareil modifié.
En fonction de la puissance de sortie du portatif, on choisira le nombre d'étages à garder.
On placera un atténuateur qui masquera la désadaptation d'impédance éventuelle.
Il suffit de rajouter
un relais pour commuter l'entrée soit vers la sortie du
préampli, soit vers l'entrée du PA. Un VOX HF permettra
d'effectuer cette commutation automatiquement.
Voila, vous disposez maintenant d'une BF de 3W, d'un préampli sélectif à trois circuits accordés à l'entrée et deux à la sortie, d'un puissance HF de 20W...

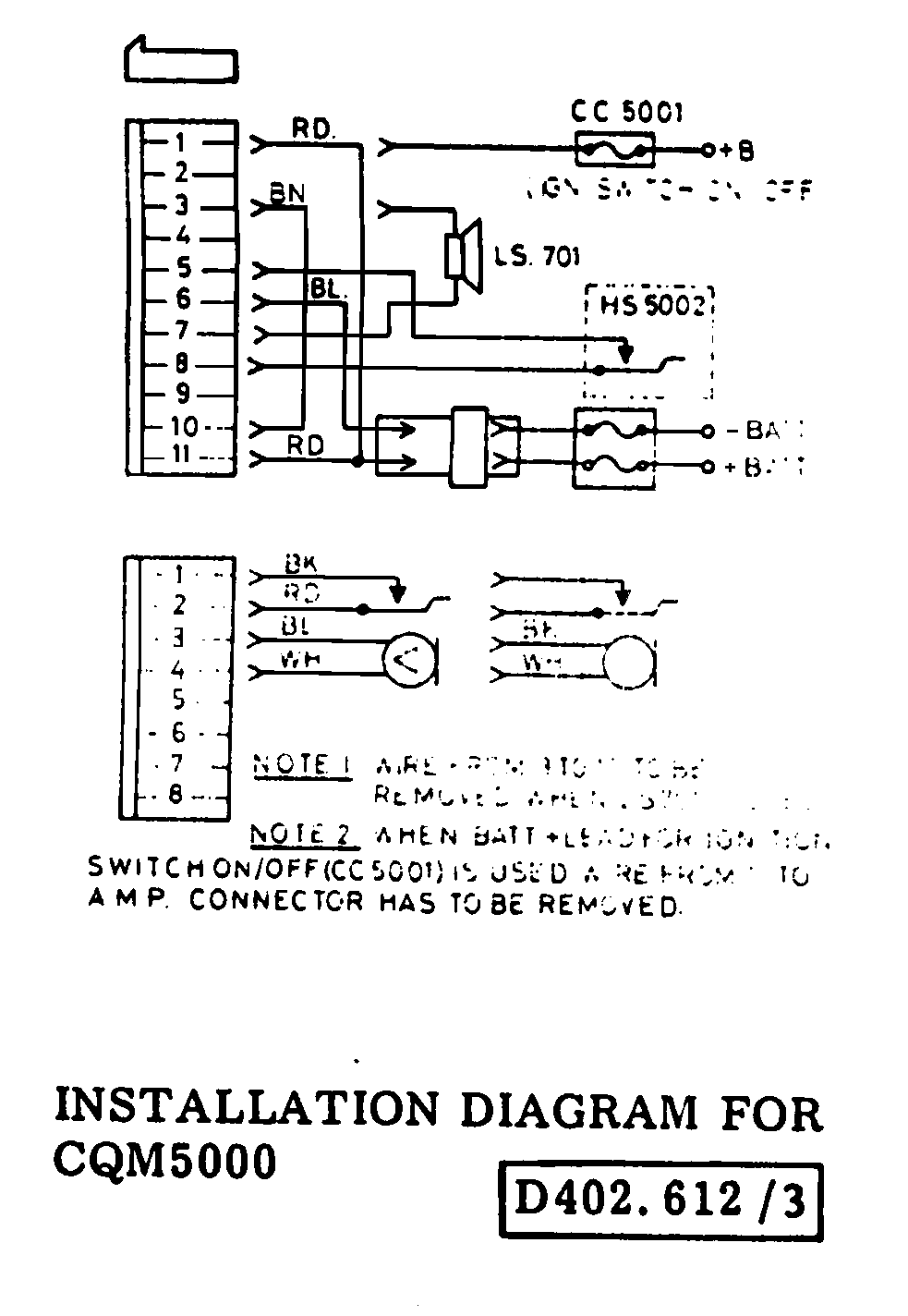

Pour télécharger les schémas cliquer ici:
Bon trafic et 73's de Joël F6CSX
Dernière
mise à jour le 2 mai 2011
