OSCILLATEUR 367 MHz SYNTHETISE

Cet oscillateur est destiné à piloter un convertisseur d'émission DATV 70 MHz - 437 MHz.

Il est construit à partir de la carte synthétiseur de fréquence réception de la base Radiosystem RS9042 mais le principe est transposable à beaucoup d'autres circuits.

Le schéma de cette carte est disponible ici ainsi que sa description détaillée. Le circuit PLL utilisé est le MC145159 associé à un prédiviseur par 128/129 MC12018. Le VCO ne nécessite aucune modification. Le pas du synthétiseur d'origine est de 12,5 kHz. La commande du synthétiseur s'effectue par un bus 3 fils DATA, CLOCK, ENABLE selon le protocole décrit dans la notice (attention données inversées sur la carte).

La carte s'alimente en 12V et nécessite une référence de 10MHz (ou autre valeur multiple de 12,5kHz, il faut alors changer la valeur du diviseur programmable R dans le code source et recompiler) fournie par un oscillateur extérieur. J'ai utilisé un oscillateur intégré en boitier DIL.

Le pilotage est assuré par un microcontroleur PIC 16C84 ou 16F84 ou 16F628 programmé avec le code Rsys367v2 selon ce schéma. On peut sélectionner deux fréquences par mise à la masse de la broche VFO (sur le code d'origine les deux fréquences sont identiques et égales à 367MHz)

télécharger le code source en Pic Basic Pro

télécharger le fichier HEX déjà compilé.

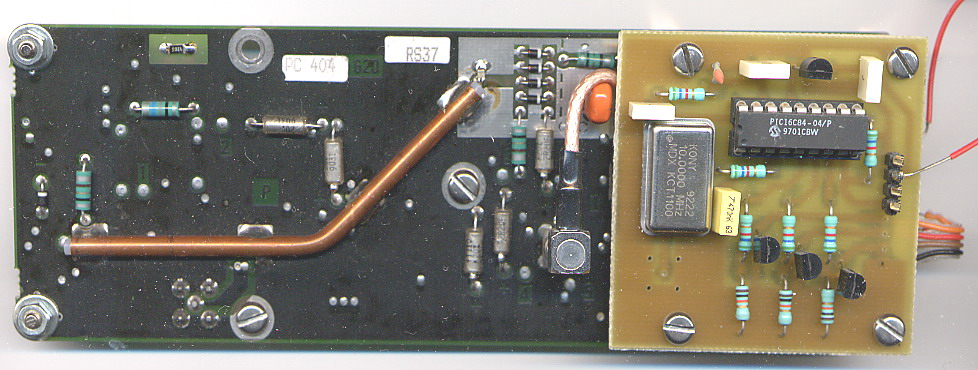

L'ensemble est monté sur un petit circuit imprimé qui se fixe sur les trous de fixation de la carte. Ce circuit est aussi utilisable avec la carte synthétiseur émission par exemple pour générer du 438,5 MHz pour un émetteur ATV analogique comme le montre la photo suivante.

télécharger le typon et l'implantation au format pdf .

73 de Joël F6CSX

dernière mise à jour le 10 mars 2009
