Cet amplificateur prévu pour la bande 424-428 MHz fonctionne parfaitement dans la bande amateur 430-440 MHz. Il délivre une puissance de 50W (60W à saturation) pour moins de 10mW à l'entrée sous une tension d'alimentation de 28V.
L'amplificateur se présente
sous la forme d'un boîtier allongé dont l'une des faces latérales est un
radiateur anodisé noir.

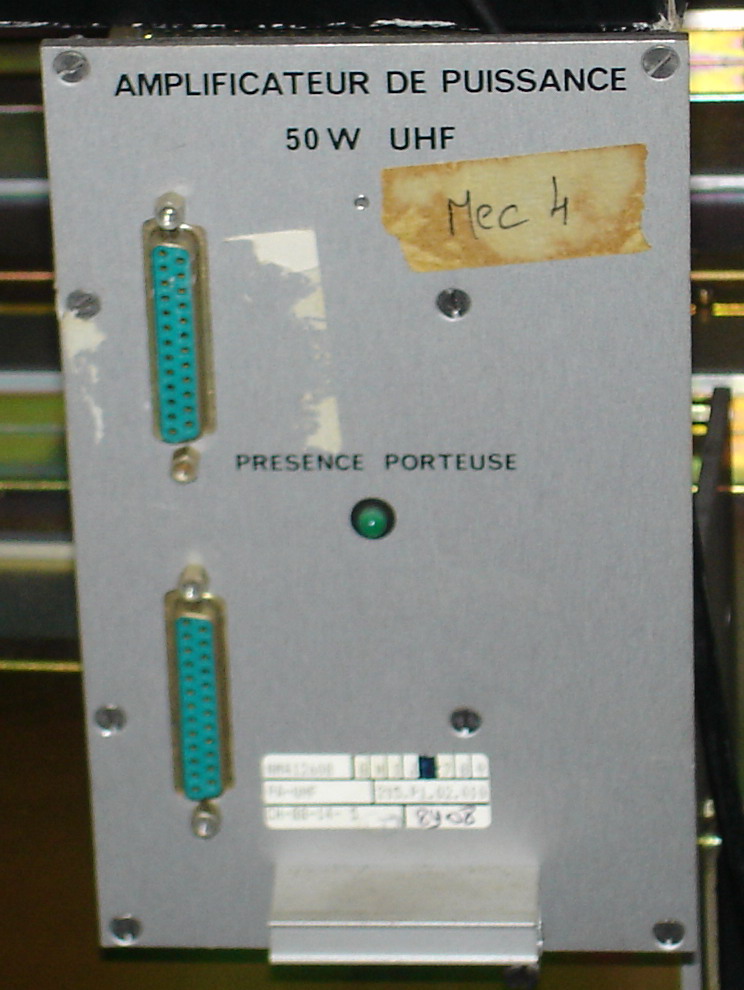

La face avant comporte deux prises DB25 et une led qui s'allume lorsque la
puissance de sortie dépasse environ 30W.
Il se compose de 4 étages.
L'étage final est équipé d'un JO2017, drivé par un UMIL25 et un UMIL3.
Ces 3 étages sont en classe C, il faudra donc leur appliquer une tension de
polarisation pour une utilisation en SSB , ATV ou DATV. En FM, il n'y a rien
à modifier.
Un coupleur directif intégré permet d'évaluer la puissance directe et la puissance réfléchie.
Raccordements
Sur le bornier interne:
Fil rouge : + 28V (négatif à la masse)
Fil noir : masse
Fil jaune : Commande d'émission. Relier au + 28V par une résistance de 1,2kW. (diode d'un photocoupleur avec 1kW en série)
Entrée BNC : Raccorder à un générateur délivrant 10mW (+10dBm) maximum
Sortie N : Relier à une charge 50 ohms, capable d'absorber 50W, via un wattmètre.
Essais
Régler le générateur sur 430MHz, 0dBm de puissance de sortie
Appliquer la tension Vcc = 28V
Augmenter doucement la
puissance d'excitation. A partir de 3dBm, on commence à voir une indication
sur le wattmètre (environ 5W).
A +6dBm on doit avoir au moins 50W. Si ce n'est pas le cas, retoucher le
potentiomètre 10 tours qui est sur le circuit imprimé et mesurer sur le by
pass la tension d'alimentation du driver (la régulation de puissance
s'effectue par variation de la tension d'alimentation du driver UMIL25).
Elle doit se situer entre 25 et 28V.
A 50W, la consommation est d'environ 5,3A sous 28V. Augmenter la puissance
d'excitation jusqu'à la saturation, sans dépasser 10mW à l'entrée. On
obtient environ 60W.
Ce PA est très sensible à la tension d'alimentation et la puissance tombe
très vite si l'on baisse la tension.
Modifications pour la bande amateur
Il n'y a qu'un seul réglage situé entre le premier et le second étage. C'est un condensateur ajustable miniature très fragile et difficile à ajuster si l'on ne possède pas l'outil adapté. Le remplacer par un ajustable CO18 (point blanc).
Régler l'ajustable au maximum de puissance de sortie sur la fréquence choisie. Pour un fonctionnement en FM, il n'y a rien d'autre à faire.
Pour un fonctionnement linéaire, voir l'article de F5JGY.
Data sheet du UMIL3 (pré-driver ampli version 1)
Data sheet du UMIL25 (driver ampli version 1)
73 de Joël F6CSX
