TRANSFORMATION D'UNE TETE DE RESEAU
CABLE EN TX UHF ATV ET DATV
Dans les années '90, beaucoup de petites structures (hôtel, hôpitaux, immeubles) se sont dotées d'un système de télédistribution permettant la réception des chaînes de télévision par satellite sur un récepteur standard.
Aujourd'hui, avec la fin de la télévision analogique par satellite, beaucoup de ces matériels ont été mis au rebut et peuvent être facilement récupérés. Nous allons montrer dans le cas du système Philips headline, comment on peut transformer une tête de réseau en émetteur UHF ATV et DATV ou en relais ATV 23cm vers 70cm.
Le Système Philips Headline agile
|
|

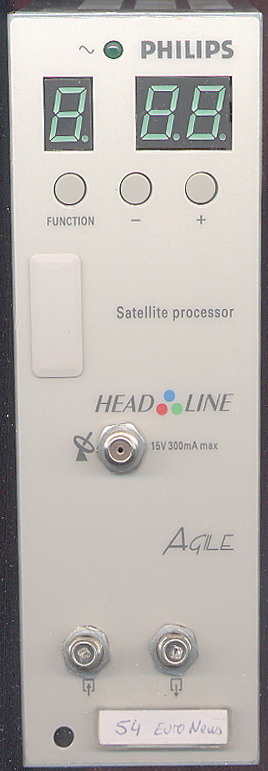

La photo de gauche montre la face avant de l'appareil et celle de droite l'intérieur.
Le système se compose en fait de deux parties, gérées par un microcontrôleur:
Le récepteur satellite est constitué d'un tuner Philips SF1216, d'une platine de décodage audio/vidéo équipée du circuit STV0030 et d'un filtre nicam (sans intérêt pour nous).
Le modulateur reçoit du récepteur la vidéo et le son et fournit deux porteuses modulées en amplitude: une porteuse image à 38,9 MHz et une porteuse son à 32,4 MHz. Le signal modulé par la vidéo est envoyé à un filtre à onde de surface qui supprime la bande latérale supérieure.
Le transposeur est en fait un double changeur de fréquence. Un premier convertisseur ajoute 400 MHz au signaux issus du modulateur. On dispose donc à ce niveau d'une porteuse image à 438,9 MHz (bande latérale supérieure supprimée) et d'une porteuse son à 432,4 MHz. Après un bon filtrage passe bande, le signal subit un second changement de fréquence supradyne (oscillateur local > fréquence du signal) qui le ramène dans les bandes UHF de télévision. Le battement étant supradyne, les bandes latérales sont inversées et on se retrouve en configuration habituelle.
Modifications pour la bande amateur
Le principe est très simple, il suffit de décaler légèrement le premier oscillateur local du transposeur pour amener la porteuse image sur 438,5 MHz, la porteuse son se trouve alors sur 432 MHz. Le second changement de fréquence est supprimé et on réutilise simplement l'amplificateur de sortie qui est large bande. Ceci se fait très facilement car les deux oscillateurs du transposeur sont synthétisés et pilotés en I2C.
Relais ATV 23cm vers 438,5 MHz
Après avoir modifié le transposeur, on déconnecte sa liaison I2C et on le pilote par un petit microcontrôleur PIC16F628 (ou autre, un pic 12Fxxx suffit).
La partie réception est pilotée
par le microcontrôleur d'origine, le transposeur par le
microcontrôleur extérieur.
Le système constitue un relais autonome (alimenté sur le
secteur) permettant de retransmettre sur 438,5 MHz, n'importe
quelle émission ATV analogique dans la bande 23 cm. Le niveau de
sortie est de 0 dBm.
Emetteur UHF ATV et DATV
Le premier oscillateur local du transposeur possédant une très large couverture, et le mélangeur étant apériodique en entrée (la sortie est filtrée passe bande et couvre environ 429 -442 MHz à -3dB) de nouvelles perspectives s'offrent à nous.
En analogique, en conservant le modulateur, on peut transmettre au choix sur 438,5 MHz bande latérale inférieure ou sur 434,250 MHz bande latérale supérieure (sans le son qui serait hors bande)
En numérique, en injectant un signal 70 MHz modulé DVB-S et en programmant l'oscillateur local sur 366 ou 367 MHz, on peut transmettre sur 436 ou 437 MHz.
On dispose donc d'un émetteur UHF permettant de transmettre au choix en analogique ou en numérique. Le PA devra bien sur être linéaire (voir descriptions sur ce site).
Le détail des modifications à effectuer, le schéma et le typon du circuit imprimé ainsi que le logiciel de pilotage sont disponibles ici.
Un grand merci à Gérard F1EYA, Michel F1YW, Jean F1YI pour la récupération du matériel et Marcel F1GE pour la documentation et les schémas.
73 de Joël F6CSX
